Hvilke spesifikasjoner definerer en pålitelig petrokjemisk prosesspumpe?

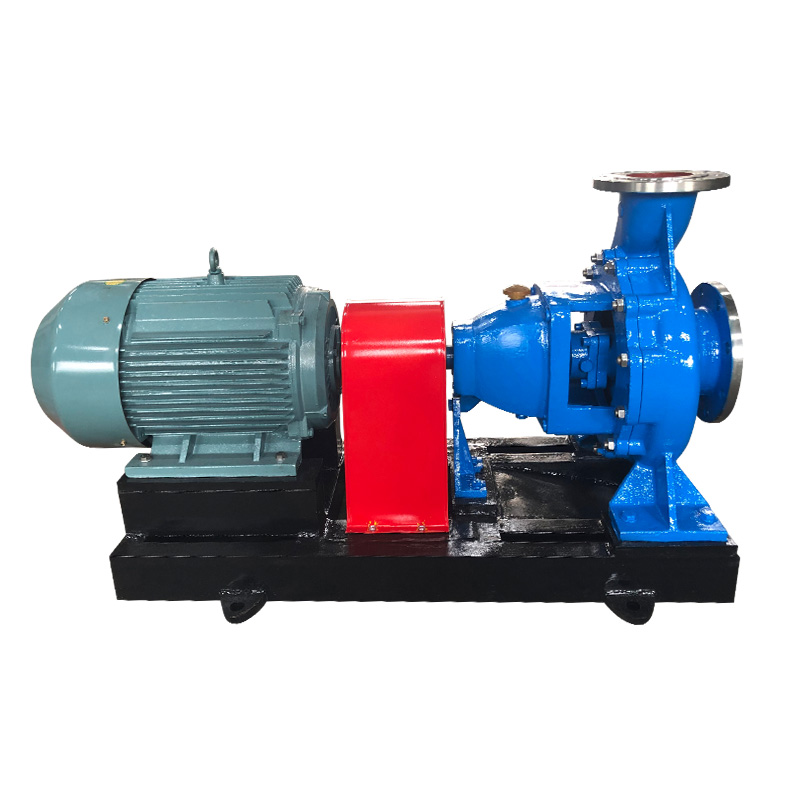

Velge det optimale Petrokjemisk prosesspumpe krever dyp forståelse av væskedynamikk, materialvitenskap og bransjestandarder. For ingeniøranskaffelsesteam og anleggsoperatører bestemmer tekniske spesifikasjoner driftssikkerhet, vedlikeholdsintervaller og totale livssykluskostnader i krevende kjemiske prosessmiljøer. Denne omfattende veiledningen undersøker kritiske utvalgskriterier, samsvarsrammeverk og avanserte pumpeteknologier skreddersydd for industrielle applikasjoner.

Bransjestandarder og samsvarsrammeverk

API 610 vs. ANSI/ASME-standarder

Petroleums- og kjemisk industri opererer under strenge utstyrsstandarder som sikrer sikkerhet og utskiftbarhet. Å forstå skillet mellom disse rammeverkene er avgjørende for utvikling av spesifikasjoner.

API 610 prosesspumpespesifikasjoner styrer kraftige sentrifugalpumper i petroleums-, petrokjemisk- og naturgassapplikasjoner. Denne standarden legger vekt på robust konstruksjon med spesifikke krav til:

• Overhengende (OH), mellomlagre (BB) og vertikalt opphengte (VS) pumpetyper
• Minimum lagerlevetid på 25 000 timer (3 år) ved nominelle forhold
• Støpte stål- eller legeringshus vurdert til minimum 50 psi over maksimalt tillatt arbeidstrykk
• Akseltetningskammerdimensjoner som passer til API 682 mekaniske tetninger

ANSI/ASME B73.1 spesifikasjoner adresse horisontale endesugepumper for kjemiske applikasjoner, med fokus på:

• Dimensjonsutskiftbarhet på tvers av produsenter
• Uttrekkbare design som muliggjør fjerning av rotoren uten å forstyrre rørene
• Mulighet for justering av ekstern tetning
• Trykkklassifiseringer er vanligvis begrenset til 24 bar (350 psi) og 300 °C (572 °F)

For anlegg som behandler hydrokarboner over 150 °C eller trykk over 20 bar, API 610 prosesspumpespesifikasjoner gi nødvendige sikkerhetsmarginer og materialintegritet.

Materialvalg for etsende medier

Petrokjemiske miljøer krever presis materialtilpasning for å forhindre katastrofale feil. Vanlige legeringsspesifikasjoner inkluderer:

• 316L rustfritt stål : Standard for milde syrer og kloridmiljøer under 50 ppm
• CD4MCu (ASTM A890 Grade 1B) : Dupleks rustfritt stål som gir overlegen gropmotstand (PREN > 33) for sjøvann og kloridtjenester
• Hastelloy C-276 : Nikkel-molybdenlegering for oksiderende og reduserende miljøer inkludert vått klor og svovelsyre
• Titan klasse 2 : Eksepsjonell korrosjonsbestandighet i kloridmiljøer, begrenset til maksimalt 315°C
• 2205/2507 dupleks rustfritt stål : Kostnadseffektive alternativer til superaustenittiske legeringer med PREN 35-40

Materialvalg må ta hensyn til galvanisk kompatibilitet når forskjellige metaller kommer i kontakt med prosessvæsker samtidig.

Sentrifugalpumpedesignkonfigurasjoner

Overhengende vs. Between-Kulelager-arrangementer

Den sentrifugalpumpe for kjemisk anlegg valget avhenger grunnleggende av hydrauliske krav og vedlikeholdstilgjengelighet.

Overhengende (OH) pumper plasser løpehjulet på akselenden utkraget utenfor lagrene:

• Entrinns konfigurasjoner for hoder opp til 300 meter
• Kompakt fotavtrykk som reduserer fundamentkravene
• Uttrekkbare design som muliggjør fjerning av rotoren uten å forstyrre motor eller rør
• Begrensninger: Akselavbøyningsbegrensninger ved høye spesifikke hastigheter

Mellom-lagre (BB) pumper støtte pumpehjulet mellom to lagerhus:

• Entrinns (BB1) eller flertrinns (BB3, BB4, BB5) konfigurasjoner
• Aksialdelte foringsrør som muliggjør inspeksjon uten å forstyrre hovedrørene
• Høyere radiell og skyvelastkapasitet
• Nødvendig for strømninger over 1000 m³/t eller fall over 400 meter

Hydraulisk ytelsesoptimalisering

Valg av beste effektivitetspunkt (BEP) bestemmer langsiktig pålitelighet. Å operere utover 80-110 % av BEP-flyten skaper:

• Radial trykkbelastning øker lagerslitasjen
• Resirkulasjon som forårsaker impellerkavitasjon
• Akselavbøyning overskrider toleransene for forseglingsflatens utløp

Spesifikke hastighetsberegninger (Ns) veileder valg av impellergeometri:

Ns = N × √Q / H^0,75

Hvor N = rotasjonshastighet (rpm), Q = strømningshastighet (m³/h), H = fallhøyde per trinn (m)

• Ns 500-1500: Radialhjul for applikasjoner med høyt trykk og lav flyt
• Ns 1 500-5 000: Blandede pumpehjul for bruk med moderat trykkhøyde
• Ns 5 000–10 000: Aksialstrømningshjul for høyflytende, lavt hodeløp

Tetningsteknologi og utslippskontroll

Konfigurasjoner av mekaniske tetninger

Miljøforskrifter og sikkerhetskrav driver avanserte tetningsløsninger inn Petrokjemisk prosesspumpe applikasjoner.

Enkelte mekaniske tetninger passer til ikke-farlige, ikke-giftige tjenester med plan 11 (resirkulering fra pumpeutslipp til tetningskammer) eller Plan 13 (resirkulering til pumpesug) rørarrangementer.

Doble tetninger uten trykk (arrangement 2) sørge for reserveoppbevaring for farlige væsker ved å bruke Plan 52 (eksternt reservoar med sirkulasjon) eller Plan 53A (trykksatt barrierevæske).

Doble trykksatte tetninger (arrangement 3) tilbyr nullutslippsevne for flyktige organiske forbindelser (VOC) og giftige kjemikalier, ved å bruke Plan 53B (sirkulerende barrierevæskesystem) eller Plan 53C (stempelakkumulatortrykk).

Magnetisk drivteknologi

Magnetdrevet petrokjemisk pumpe konfigurasjoner eliminerer mekaniske tetninger helt gjennom synkron magnetisk kobling:

• Inneslutningsskall : Hastelloy C eller titankonstruksjon som skiller prosessvæske fra atmosfæren
• Magnetiske materialer : Samarium-kobolt (SmCo) for temperaturer til 350°C, neodym-jern-bor (NdFeB) begrenset til 150°C
• Virvelstrømstap : Metalliske innkapslingsskall genererer varme som krever sirkulasjon; ikke-metalliske (keramiske) skall eliminerer tap, men begrenser trykkklassifiseringer
• Kjør tørr beskyttelse : Nødvendig for å forhindre katastrofal svikt under kavitasjon eller tørr operasjon

Kraftoverføringseffektiviteten varierer 85–95 %, med tap som manifesterer seg som oppvarming av inneslutningsskall som krever beregninger av temperaturøkning på 15–30 °C.

Spesialiserte applikasjoner og ekstreme forhold

Høytemperatur prosessdesign

Høytemperatur prosesspumpeprodusent evner takler termiske ekspansjonsutfordringer som overstiger 400 °C:

• Midtlinjestøtte : Opprettholder justering under termisk vekst, obligatorisk over 175°C per API 610
• Fleksible rørkoblinger : Tilpass dysebelastninger uten å overføre for store krefter til pumpehuset
• Kjølende jakker : Oppretthold lagerhustemperaturer under 80°C ved håndtering av væsker over 300°C
• Hot justeringsprosedyrer : Bekreft koblingsinnretting ved driftstemperatur etter innledende kaldjustering

Denrmal gradient management prevents distortion of critical seal chamber and bearing housing geometries.

Kryogen og flerfasehåndtering

Flytende naturgass (LNG) og kryogeniske kjemiske tjenester krever:

• Utvidet panserdesign : Isoler kald prosessvæske fra lagre og tetninger i omgivelsestemperatur
• Verifisering av materialsprøhet : Charpy slagtesting ved minimum designtemperaturer
• Gasshåndteringshjul : Spesialiserte induserdesigner eller åpne impellere som håndterer 15–30 % gassvolumfraksjoner

Vedlikeholdsstrategier og komponentstyring

Implementering av prediktiv vedlikehold

Tilstandsovervåkingsteknologier forlenger gjennomsnittlig tid mellom reparasjoner (MTBR) for kritiske Petrokjemisk prosesspumpe eiendeler:

• Vibrasjonsanalyse : ISO 10816 hastighetsgrenser (4,5 mm/s for store pumper, 7,1 mm/s for mindre enheter) oppdager lagerdegradering og impellerubalanse
• Overvåking av tetningskammertrykk/temperatur : Tidlig oppdagelse av tetningsslitasje eller blokkering av skyllelinje
• Gjeldende signaturanalyse : Identifiserer pumpens driftspunktavvik fra BEP gjennom motorlastvariasjoner
• Infrarød termografi : Lokaliserer lager overoppheting og smørefeil

Reservedelslager og utskiftbarhet

ANSI kjemiske pumpe reparasjonsdeler dra nytte av dimensjonal standardisering som muliggjør anskaffelse av flere kilder:

• Kritiske reservedeler : Aksel, lagre, mekanisk tetning, hussliteringer, impeller (12-18 måneders ledetider for spesiallegeringer)
• Anbefalte reservedeler : Pakninger, O-ringer, tetningsflater, koblingselementer
• Kapital reservedeler : Komplett rotormontering, foringsrør for tjenester av høy verdi

API 610-pumper krever produsentspesifikke komponenter på grunn av tilpasset konstruksjon, noe som krever langsiktige leverandørforhold og omfattende reservedelsavtaler.

Innkjøp og leverandørevaluering

Tekniske budvurderingskriterier

Omfattende leverandørvurdering for sentrifugalpumpe for kjemisk anlegg innkjøp inkluderer:

• Hydraulisk verifisering : Vitnet ytelsestesting i henhold til ISO 9906 Grad 1 eller 2, inkludert NPSH-verifisering og vibrasjonsmåling
• Materialsertifisering : Mill testrapporter (MTR) med kjemisk sammensetning og mekaniske egenskaper, positiv materialidentifikasjon (PMI) for kritiske legeringer
• Kvalitetsstyring : ISO 9001-sertifisering, sveisekvalifikasjoner til ASME seksjon IX, NDE-prosedyrer (radiografi, ultralyd, fargepenetrant)
• Dokumentasjon : API 610 datablad, ytelseskurver, snitttegninger, vedlikeholdsmanualer, reservedelslister

Livssykluskostnadsanalyse

Totale eierkostnader-beregninger prioriterer energiforbruk og vedlikehold fremfor førstegangsinvesteringer:

LCC = C_initial C_energy C_maintenance C_production_loss - C_residual

Energikostnadene utgjør typisk 75-85 % av de totale livssykluskostnadene for kontinuerlige pumper. Effektivitetsgarantier med likvidasjonsbestemmelser (typisk 0,5-1,0 % effektivitetssvikt) beskytter anskaffelsesinteresser.

Bedriftsprofil: Jiangsu Huanyu Chemical New Materials Co., Ltd.

Jiangsu Huanyu Chemical New Materials Co., Ltd. ble grunnlagt i 1987 og opererer som en spesialisert produsent i industripumpesektoren, og sysselsetter over 100 tekniske og produksjonsmedarbeidere. Selskapet integrerer maskineriproduksjon, termisk prosessering, kaldbearbeiding og investeringsstøping innenfor en enhetlig produksjonsramme.

Den product portfolio encompasses more than ten series of chemical pumps with over 300 specifications, manufactured from diverse alloy materials including 304, 316L, 904, 2205, 2507, CD4, Hastelloy, titanium, and 2520 stainless steels. Primary product lines include single-stage single-suction chemical centrifugal pumps, liquid pumps, forced circulation pumps, fluorine plastic centrifugal pumps, magnetisk drevet petrokjemisk pumpe enheter, selvsugende pumper og rørledningspumper.

Dense product configurations address varied process conditions and media characteristics across chemical processing, petroleum refining, metallurgical operations, chemical fiber production, and electric power generation sectors. Export markets include Laos, Thailand, Tanzania, Malaysia, and Russia, supporting international industrial infrastructure development.

Lokalisert ved Yangtse-elven med nærhet til Jiangyin Yangtze River Bridge, opprettholder anlegget strategiske logistikkfordeler for nasjonal og internasjonal distribusjon.

Ofte stilte spørsmål (FAQ)

Hva skiller API 610 fra ANSI-pumpestandarder i petrokjemiske applikasjoner?

API 610 prosesspumpespesifikasjoner krever tyngre konstruksjon, høyere trykkklassifiseringer (opptil 200 bar mot 24 bar), og spesifikke materialkrav for raffineritjenester. API 610 krever minimumskonstruksjon i støpt stål, stiv akseldesign med L3/D4-forhold under 60, og tetningskamre dimensjonert for API 682 mekaniske tetninger. ANSI-pumper legger vekt på dimensjonal utskiftbarhet og uttrekksdesign for generell kjemisk service ved lavere trykk. For hydrokarboner over 150 °C eller giftige tjenester, er API 610-samsvar vanligvis obligatorisk.

Når bør magnetiske drivpumper spesifiseres fremfor konvensjonelle forseglede pumper?

Magnetdrevet petrokjemisk pumpe valget er indikert for nullutslippskrav, giftige eller kreftfremkallende væsker (benzen, hydrogensulfid), dyre prosessvæsker der lekkasje representerer økonomisk tap, eller vakuumtjenester der luftinntrengning forurenser produktet. Begrensninger inkluderer 85–95 % effektivitet (mot 95–98 % for konvensjonelle pumper), temperaturbegrensninger basert på magnetisk materialvalg (150 °C for NdFeB, 350 °C for SmCo), og katastrofal sviktmodus hvis den kjøres tørr. Startkapitalkostnadene er 30-50 % høyere enn forseglede alternativer, begrunnet med eliminert tetningsvedlikehold og miljøoverholdelse.

Hvordan velger jeg materialer for petrokjemiske miljøer med høyt kloridinnhold?

Materialvalg krever beregning av ekvivalent tall for gropmotstand (PREN = %Cr 3,3×%Mo 16×%N). For kloridkonsentrasjoner under 1000 ppm ved temperaturer under 60°C, er 316L (PREN ~24) tilstrekkelig. Moderate klorider (1 000-10 000 ppm) krever 2205 dupleks (PREN 35) eller 904L superaustenittisk (PREN 34). Alvorlige miljøer som overstiger 10 000 ppm klorid eller temperaturer over 100 °C krever 2507 dupleks (PREN 40), Hastelloy C-276 (PREN 65) eller titan. Høytemperatur prosesspumpeprodusent dokumentasjon må verifisere motstand mot motstand for dupleks rustfrie stålkomponenter i roterende sammenstillinger.

Hvilke vedlikeholdsintervaller bør forventes for riktig spesifiserte petrokjemiske pumper?

Mål for gjennomsnittlig tid mellom reparasjoner (MTBR) på 48-60 måneder er oppnåelig med riktig spesifikasjon og drift. Kritiske faktorer inkluderer drift innenfor 80–110 % av beste effektivitetspunkt, opprettholdelse av NPSH-marginer over 1,5 meter (eller NPSHA > 1,3×NPSHR), overvåking av vibrasjonshastigheter i henhold til ISO 10816, og implementering av API 682-kompatible tetningsstøttesystemer. ANSI kjemiske pumpe reparasjonsdeler tilgjengelighet og standardisering reduserer reparasjonstiden til 8-24 timer mot 48-72 timer for tilpassede API 610-enheter. Prediktivt vedlikehold ved hjelp av vibrasjonsanalyse og termografi forhindrer katastrofale feil.

Hvordan verifiserer jeg garantier for pumpeeffektivitet under anskaffelse?

Krev bevitnet ytelsestesting i henhold til ISO 9906 Grade 1 (høyere presisjon) eller Grade 2 (standard aksept) på produsentens anlegg. Testing må dekke hele driftsområdet fra avstengning til utløp, verifisere hode, strømning, effekt, NPSH-krav og vibrasjonsnivåer. Akseptable toleranser per API 610 inkluderer: hode ±3 % ved BEP, effektivitet 0 % negativ toleranse (ingen reduksjon fra garanti) og NPSHR 0 % (ingen økning fra garanti). Inkluder likviditetsklausuler som spesifiserer 0,5–1,0 % av pumpeprisen per 1 % effektivitetssvikt. For sentrifugalpumpe for kjemisk anlegg applikasjoner, be om wire-til-vann-effektivitet inkludert motor- og transmisjonstap for nøyaktige driftskostnadsprognoser.

Referanser

• American Petroleum Institute. (2010). API Standard 610: Sentrifugalpumper for petroleums-, petrokjemisk- og naturgassindustri (11. utgave). Washington, DC: API Publishing Services.
• American Society of Mechanical Engineers. (2012). ASME B73.1-2012: Spesifikasjon for sentrifugalpumper for horisontale endesuge for kjemisk prosess . New York: ASME.
• American Society of Mechanical Engineers. (2019). ASME Seksjon IX: Kvalifikasjoner for sveising, lodding og smelting . New York: ASME.
• European Committee for Standardization. (2012). EN ISO 9906:2012: Rotodynamiske pumper – Hydrauliske ytelsestester – klasse 1, 2 og 3 . Brussel: CEN.
• Hydraulisk institutt. (2014). ANSI/HI 9.6.3-2012: Rotodynamiske (sentrifugale og vertikale) pumper — retningslinje for tillatt driftsområde . Parsippany, NJ: Hydraulic Institute.
• International Organization for Standardization. (2016). ISO 10816-7:2009: Mekanisk vibrasjon – Evaluering av maskinvibrasjoner ved målinger på ikke-roterende deler – Del 7: Rotodynamiske pumper for industrielle applikasjoner . Genève: ISO.
• Karassik, I. J., Messina, J. P., Cooper, P., & Heald, C. C. (2008). Pumpehåndbok (4. utgave). New York: McGraw-Hill.
• Lobanoff, V.S., & Ross, R.R. (1992). Sentrifugalpumper: design og bruk (2. utgave). Boston: Butterworth-Heinemann.
• Stepanoff, A.J. (1957). Sentrifugal- og aksialstrømningspumper: teori, design og anvendelse (2. utgave). New York: John Wiley & Sons.
